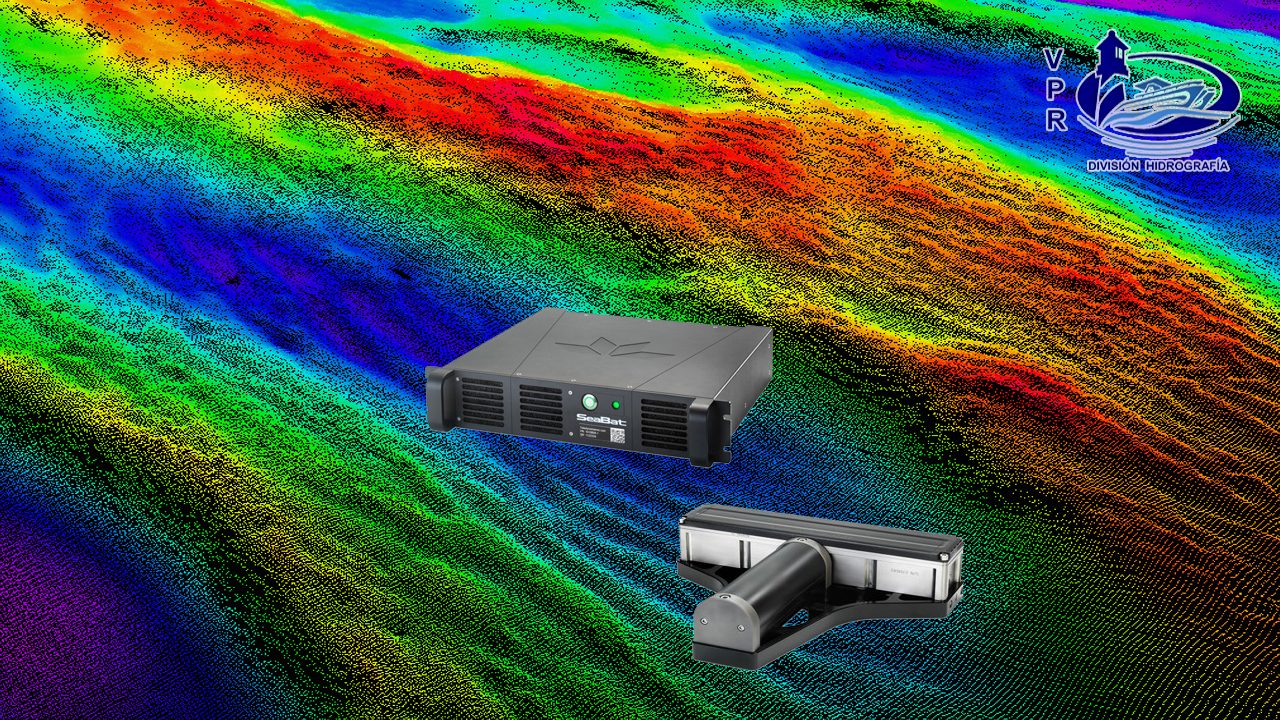

ECOSONDA MULTIHAZ TELEDYNE-RESON SEABAT T50-R FP-4, de 1,024 HACES, CON UN TRANSDUCTOR DE DOBLE FRECUENCIA (190/400 KHz) proporcionando un gran desempeño para profundidades desde 0.5 hasta 575 metros con una resolución de hasta 6 mm. Cubriendo hasta 165º del fondo submarino (Swath), máxima velocidad de recolección de datos (índice estándar de medida de 50 perfiles por segundo), que permite obtener una densidad de datos de hasta 51,200 puntos por segundo, realizando una operación más rápida en sitio sin comprometer la calidad de los datos levantados, logrando el manejo de imagen plana y tridimensional en tiempo real, cubriendo el 100% de la superficie del fondo marino. (Ver Ficha Técnica, PDF).
El SeaBat T50-R es la última incorporación a la plataforma SeaBat T- Series; Líder en el mundo. El sistema de sonda de montaje en bastidor extremadamente compacto y flexible permite una rápida movilización, una interfaz mínima y requisitos de espacio extremadamente bajos.
• El SeaBat T50-R está diseñado para una movilización muy rápida en cualquier tipo de embarcaciones de inspección, asegurando una interfaz mínima y requisitos de espacio reducidos.
• Calidad de datos limpia y ultra alta sin precedentes para estudios operativos más rápidos y tiempo de procesamiento reducido.
• El SeaBat T50-R es totalmente ágil en frecuencia de 190 a 420 kHz, lo que permite mejorar el rendimiento de la franja de levantamiento (Swath) y reducir el tiempo de levantamiento en condiciones acústicas difíciles.
• Los nuevos datos de la columna de agua comprimida reducen significativamente el volumen de datos al tiempo que mantienen la información requerida.
• Retrodispersión normalizada diseñada para una clasificación precisa, confiable y repetible del lecho marino.

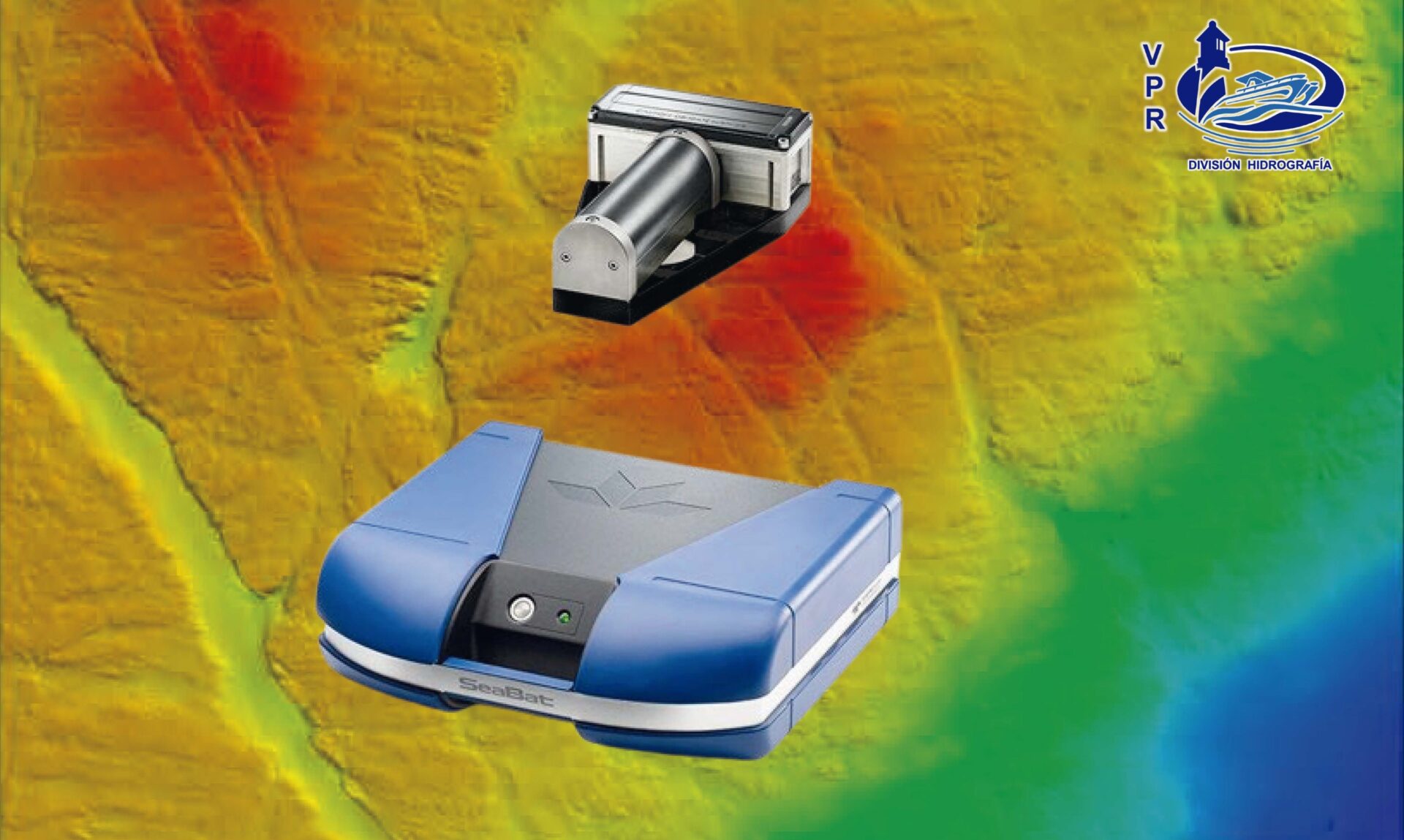

ECOSONDA MULTIHAZ TELEDYNE-RESON SEABAT T20-P FP-4, de 1,024 HACES, CON UN TRANSDUCTOR DE DOBLE FRECUENCIA (190/400 KHz) proporcionando un gran desempeño para profundidades desde 0.5 hasta 575 metros con una resolución de hasta 6 mm. Cubriendo hasta 165º del fondo submarino (Swath), máxima velocidad de recolección de datos (índice estándar de medida de 50 perfiles por segundo), que permite obtener una densidad de datos de hasta 51,200 puntos por segundo, realizando una operación más rápida en sitio sin comprometer la calidad de los datos levantados, logrando el manejo de imagen plana y tridimensional en tiempo real, cubriendo el 100% de la superficie del fondo marino. (Ver Ficha Técnica, PDF).
Esta solución ofrece la combinación definitiva de portabilidad y rendimiento. Con el procesador de sonar portátil SeaBat, el tiempo de movilización se reduce para que pueda concentrarse exclusivamente en el trabajo. Totalmente adaptable a una amplia gama de aplicaciones, el T20-P utiliza transductores compactos y ligeros en una configuración de 1° x 1° (Operando a 400 Khz). El procesador de sonar portátil es resistente al agua y permite el etiquetado de tiempo de sensores de soporte típicos.
El SeaBat T20-P (Ecosonda Multihaz Portable); Se entrega en dos maletas Pelican resistentes, muy fáciles de manejar y se pueden documentar durante un vuelo comercial, facilitando su traslado. Las ruedas y las asas hacen posible el transporte del equipo sin dificultad al lugar del estudio.
VISUALIZACIÓN EN TIEMPO REAL CON ECOSONDA MULTIHAZ
En el video anterior observamos como la ECOSONDA MULTIHAZ TELEDYNE-RESON SEABAT 7125 SV-2 FP4, de 512 haces y transductor de doble frecuencia (200/400 KHz), nos permite realizar la “VISUALIZACIÓN EN TIEMPO REAL DE LA IMÁGEN TRIDIMENSIONAL DEL FONDO MARINO”; en este caso se pueden apreciar los arcos formados por el abaniqueo o desplazamiento del cortador de una Draga de Succión, al igual que el Talud y la Subestructura del Muelle formado a base de Pilas de Concreto Reforzado.
Mediante éste procedimiento se tiene la posibilidad de observar con todo grado de detalle (aún en condiciones de cero visibilidad para los buzos), si existen en el sitio de estudio Naufragios, Obstáculos o Elementos de Riesgo depositados en el fondo marino, que puedan comprometer la seguridad de las embarcaciones o el desarrollo de algún futuro proyecto.
De la misma forma se pueden implementar operaciones de búsqueda para posterior recuperación, de elementos tales como: Embarcaciones Menores, Anclas, Propelas, Muertos de Amarre, Tuberías de Acero, Elementos de Atraque, Defensas de Neopreno, Bitas, etc…
DRON HIDROGAFICO COMPACTO CHCNAV APACHE 3 PRO, CON ECOSONDA MONOHAZ DE FRECUENCIA 200 KHz., Sistema de navegación GNSS RTK + IMU proporcionando un gran desempeño para profundidades desde 0.15 hasta 200 metros con una resolución de 1 cm. (Ver Ficha Técnica, PDF).
El APACHE 3 Pro, es un vehículo de superficie no tripulado (Unmanned Survey Vessel) compacto y profesional especialmente diseñado para realizar estudios batimétricos autónomos en aguas poco profundas. Su casco de fibra de carbono de doble capa proporciona una excepcional resistencia a los impactos e insumergibilidad. La clasificación IP67 garantiza la estanqueidad al polvo y al agua, protegiendo los componentes de a bordo en cualquier circunstancia. El motor eléctrico semi-encastrado de alta eficiencia; reduce la resistencia al agua y permite alcanzar velocidades de hasta 6 m/s.
El APACHE 3 Pro tiene las siguientes dimensiones 1.05 metros de largo x 0.55 metros de ancho x 0.39 metros de alto; su peso de 27.7 kg. con todo y baterías; Permite que pueda transportarse en un vehículo pequeño y ser desplegado por un solo operador.
El sistema de navegación GNSS RTK + IMU (Unidad de Medición Inercial) del Apache3 Pro garantizan mediciones de gran precisión incluso cuando la señal GNSS se interrumpe temporalmente, como cuando se navega por debajo de un puente. El ecosonda CHCNAV D270 integrado proporciona las mediciones de profundidad más fiables y precisas en todo momento.
La IMU interna de alta velocidad y alta precisión, se utiliza para corregir los desplazamientos de la embarcación (cabeceo y balanceo) a una taza de actualización de 200 Hz.
Combinado con receptores GNSS duales para rumbo, no es necesaria una brújula electrónica. Los receptores RTK duales de constelación completa con mejora IMU proporcionan los siguientes resultados:
Precisión de Posición Horizontal de +/- 0.8 mm + 1 ppm y
Precisión de Posición Vertical de +/- 15 mm + 1 ppm.
La Precisión del Rumbo es de 0.2° @ 1m de línea base.
El APACHE 3 Pro, viene de serie con un sistema de evasión de obstáculos por ondas milimétricas para detectar obstáculos dentro de un amplio ángulo de 112° por delante. Cuando encuentra un obstáculo, el USV traza de forma autónoma un desvío para rodearlo, minimizando así el riesgo potencial de colisión.
